Металлографика
Металлографика — способ нанесения изображения на анодированный алюминий, при котором краситель внедряется в поры оксидного слоя и герметично запечатывается в нём. В отличие от обычной печати, где краска лежит на поверхности, изображение становится частью самого металла. Поэтому маркировка, выполненная по технологии металлографики, не стирается и не смывается в процессе эксплуатации.
Алюминий
Анодированное покрытие
Нанесённое изображение
Завершающий этап — постобработка под конкретное изделие: нарезка в размер, сверление отверстий под крепёж, скругление углов, нанесение клеевого слоя (как правило, 3M). Толстый металл и изделия сложного контура обрабатываются на фрезерном станке с ЧПУ.
Затем выполняется уплотнение пор: листы выдерживают в термованнах со специальными химическими растворами. Поры закрываются, и краситель оказывается запечатан внутри оксидного слоя. Изображение становится неотъемлемой частью поверхностного слоя алюминия — единой структурой с металлом, а не покрытием поверх него.
Изображение наносится методом цифровой печати на промышленном оборудовании. Поверхность листа идеально ровная и гладкая, поэтому печать без искажений передаёт даже самые мелкие элементы: тонкие линии, мелкий шрифт, детализированные логотипы. Применяется специальный мелкодисперсный краситель: его частицы проникают в поры анодного слоя, а не остаются плёнкой на поверхности.
Основа — листовой анодированный алюминий с открытыми порами. Анодный оксидный слой на поверхности листа состоит из микроскопических пор, которые до финальной обработки остаются открытыми и способны впитывать краситель.
Как наносится изображение

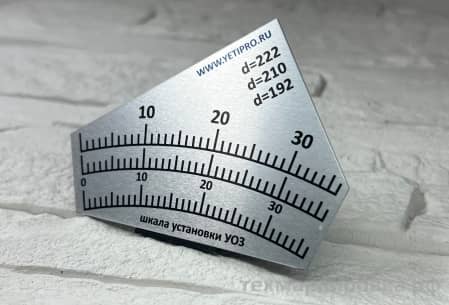

Панели приборов — лицевые панели с высокой плотностью информации: шкалы, мнемосхемы, сетки и микротекст. Высокое разрешение печати сохраняет читаемость мельчайших элементов.
Алюминиевые бирки — маркировка кабелей, узлов и оснастки. Отверстие под крепление, стойкость к влаге, вибрации, перепадам температур.

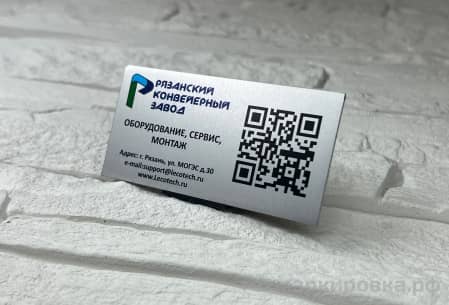

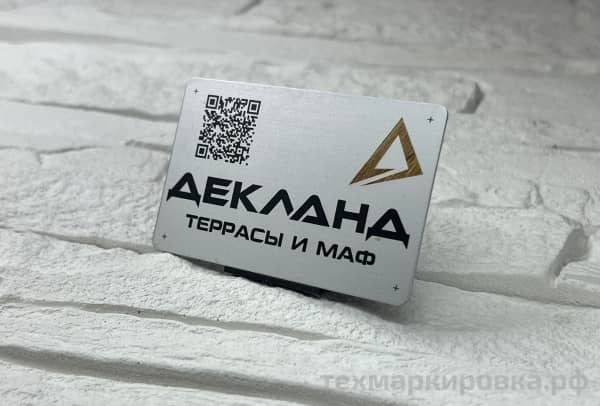

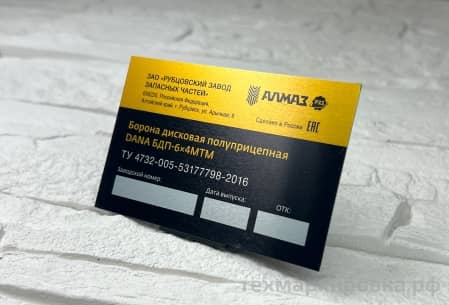

Шильды из алюминия — корпоративные и серийные шильды с логотипами, названиями моделей и техническими данными. Цвет логотипа подбирается по RAL или Pantone в палитре CMYK.

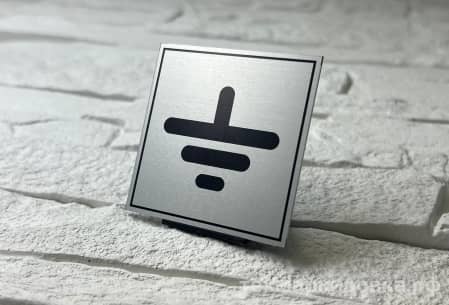

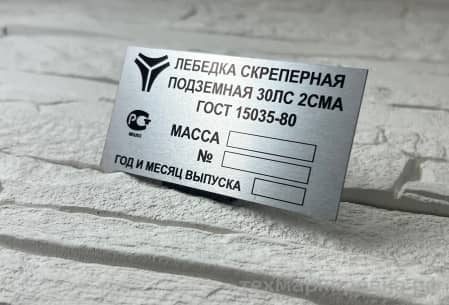

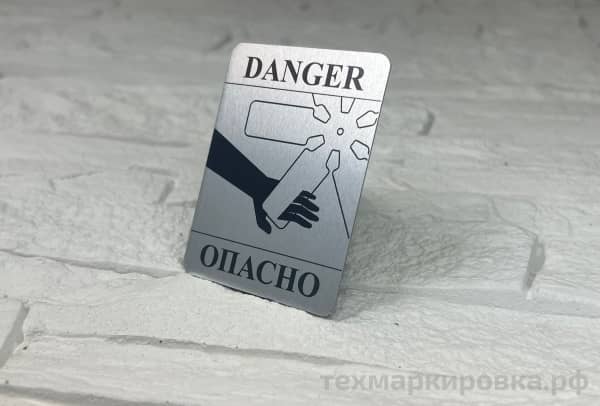

Таблички из алюминия — технические и маркировочные таблички на станки, оборудование и агрегаты. Выдерживают контакт с ГСМ, маслами, моющими средствами и ультрафиолетом без потери читаемости.
Что изготавливают по технологии металлографики
Металлографика оптимальна для серийных заказов: технология обеспечивает идентичное качество на всем тираже, что критично при маркировке партий оборудования. Готовые таблички комплектуются монтажными отверстиями или клеевым слоем 3M — под ваш способ установки.
Внешний вид остается презентабельным на протяжении всего срока эксплуатации — это особенно важно для продукции, поставляемой конечному заказчику.
Таблички, изготовленные методом металлографики, служат столько же, сколько и оборудование, на которое они установлены. Изображение не отслаивается, не выцветает под солнцем и не деградирует при регулярной очистке.
Металл толщиной до 1,0 мм включительно нарезается в размер на специальных гильотинах. Более толстые листы — 1,5; 2,0 и 3,0 мм — режутся только на станке с ЧПУ.
Основной материал — нагартованные (твёрдые) марки алюминия, подходящие для монтажа на большинство поверхностей. Для установки на изогнутые основания — фонарные столбы, баллоны, цилиндрические корпуса — используются мягкие марки, которым можно придать форму поверхности.
- 0,2 и 0,3 мм — тонкий металл, чаще используется с клеевым слоем;
- 0,5 мм — универсальная толщина: изделия крепятся на клеевой слой или через отверстия под крепёж — винтами, заклёпками, шурупами;
- 0,8 мм и толще — жёсткие изделия, используются, как правило, только с отверстиями под крепёж.
Для металлографики используется анодированный алюминий толщиной 0,2; 0,3; 0,5; 0,8; 1,0; 1,5; 2,0 и 3,0 мм. Наиболее востребованы 0,3; 0,5 и 0,8 мм. От толщины зависит способ крепления изделия:
Толщины и марки алюминия
Белый цвет в технологии не предусмотрен. Белые элементы макета передаются цветом основы — неокрашенным серебристым алюминием. Например, белый текст на синем фоне получится серебристым.
Если требуется золотистый фон, всю площадь изделия покрывают светло-жёлтой заливкой: сквозь неё просвечивает металл, и алюминий приобретает золотистый оттенок.
Печать ведётся в цветовой модели CMYK: возможен любой цвет в пределах её палитры. Краситель окрашивает анодный слой, но не перекрывает его: фактура и металлический блеск алюминия просматриваются сквозь изображение, поэтому цвета выглядят как окрашенный металл, а не как краска, нанесённая на металл. Для цветов, заданных по RAL или Pantone, подбирается ближайший оттенок в палитре CMYK.
Цвет и особенности изображения
Чёрное изображение практически не выцветает. Для уличной эксплуатации под прямым солнцем рекомендуется чёрный или тёмный цвет основных надписей.
Изделия, изготовленные по технологии металлографики, проходили испытания по ГОСТ РВ 20.57.306-98 «Аппаратура, приборы, устройства и оборудование военного назначения. Методы испытаний на воздействие климатических факторов»: при повышенной и пониженной температуре, при повышенной влажности и на термоудар. Металлографика применяется на горной и карьерной технике, на оборудовании военного назначения, на другой технике и оборудовании с тяжёлыми условиями эксплуатации.
Изображение находится в структуре анодного слоя и является единым целым с алюминием: оно не отслаивается и не стирается, сохраняя читаемость годами. Маркировка устойчива к высоким и низким температурам, ГСМ и растворителям, химии и моющим средствам, ультрафиолету.
Свойства маркировки
Анодированный алюминий, как и любой другой алюминий, плохо переносит морской климат: при постоянном воздействии соляного тумана или прямом контакте с морской водой покрытие постепенно теряет свои защитные свойства и внешний вид. Для таких условий лучше подходит маркировка на нержавеющей стали.
Анодный слой тонкий, поэтому сильный абразив, удары тяжёлыми или острыми предметами могут его повредить.
Особенность палитры — отсутствие белого цвета. Размер изделия ограничен форматом исходного листа, 300×500 мм с учётом технологических полей.
Технология используется только с листовым анодированным алюминием с открытыми порами. На другие материалы — нержавеющую сталь, пластик — она не переносится: для них применяются лазерная гравировка, УФ-печать или шелкография.
Ограничения технологии
Тираж и переменные данные. Печать с файла позволяет менять данные внутри тиража: каждое изделие получает свой серийный номер, QR-код или штрихкод без перенастройки производства.
Подготовка производства. Металлографика печатается напрямую с цифрового файла — в отличие от металлофото, где нужен фотонегатив, и шелкографии, где для каждого цвета изготавливается отдельный трафарет.
Расположение изображения. В отличие от УФ-печати и шелкографии, где краска остаётся на поверхности материала, изображение металлографики находится в структуре анодного слоя.
Цвет. Металлографика воспроизводит любой цвет палитры CMYK, включая градиенты, тогда как лазерная гравировка и металлофото дают преимущественно монохромное изображение.
Выбор технологии маркировки определяется несколькими факторами: цветностью изображения, условиями эксплуатации, подготовкой производства и тиражом.
Металлографика в сравнении с другими технологиями
Переменные данные наносятся на изделие так же легко, как любое другое изображение.
Макеты отправляются в печать через программу CorelDRAW, поэтому предпочтительный формат исходников — CDR. Также принимаются другие векторные форматы: Adobe Illustrator (AI) и векторный PDF. Если векторного файла нет, подойдёт любой исходный материал — JPEG, документ Word, бумажный чертёж или эскиз от руки: дизайнер подготовит макет по нему.
Подготовка макета
Если требуется изготовление табличек или шильдов методом металлографики, заполните форму заказа на этой странице либо перейдите в раздел «Таблички из алюминия» или «Технические шильды» для просмотра примеров работ.
Белый цвет в технологии не предусмотрен: белые элементы передаются цветом основы — серебристым алюминием.
- Можно ли получить белый цвет?
Предпочтительный формат — CDR, также принимаются векторные AI и PDF. При отсутствии векторного файла подойдут JPEG, Word, бумажные чертежи, эскизы от руки.
- В каких форматах принимаются макеты?
Да. Для этого используются мягкие марки алюминия, которым можно придать форму основания.
- Можно ли установить табличку на изогнутую поверхность?
Способ зависит от толщины металла, поверхности и условий эксплуатации. Клеевой слой (как правило, 3M) используется на тонком металле 0,2–0,5 мм: подходит для ровных, чистых, обезжиренных оснований и когда сверлить корпус нежелательно. Винты, заклёпки или шурупы через отверстия — на металле от 0,5 мм: самый надёжный вариант для тяжёлых условий.
- Как крепятся изделия?
Любые в пределах палитры CMYK, кроме белого, включая градиенты. Для цветов, заданных по RAL или Pantone, подбирается ближайший оттенок в палитре CMYK.
- Какие цвета возможны?
Да. Серийная нумерация, QR-коды и штрихкоды формируются прямо в макете и печатаются вместе с основным изображением.
- Можно ли нанести разные номера на изделия одного тиража?
Изображение внутри анодного слоя устойчиво к высоким и низким температурам, ГСМ и растворителям, химии и моющим средствам, солнечному излучению. Для уличной эксплуатации под прямым солнцем рекомендуется чёрный или тёмный цвет основных надписей.
- Насколько устойчива маркировка к внешним воздействиям?
