Металлофото

Металлофото — технология маркировки, при которой изображение формируется фотографическим способом внутри анодного слоя алюминия. Основа — фоточувствительный анодированный алюминий Metalphoto®: в поры его анодного слоя введены светочувствительные соединения серебра. Изображение экспонируется, проявляется и запечатывается в структуре металла. Технология разработана американской компанией Horizons Inc. в 1950 году и десятилетиями применяется для маркировки военной, авиационной и промышленной техники.

Завершающий этап — постобработка: нарезка в размер, сверление отверстий, скругление углов, нанесение клеевого слоя (как правило, 3M), при необходимости — обработка на станке с ЧПУ.

Изображение создаётся фотографическим способом — процесс сопоставим с плёночной фотографией, только светочувствительным материалом служит сам металл. Макет переносится на фотонегатив, через который экспонируется лист: под действием света соединения серебра в порах анодного слоя формируют изображение. Затем лист проходит проявку и закрепление, а поры уплотняются в специализированных термованнах — изображение оказывается запечатано внутри оксидного слоя.

Панели приборов — лицевые панели со шкалами, мнемосхемами и мелкими надписями: фотографическое разрешение сохраняет чёткость тонких линий.

Алюминиевые бирки — маркировка кабелей, трубопроводной арматуры, узлов и оснастки.

Шильды из алюминия — шильды с логотипами, названиями моделей, техническими данными и серийными номерами.

Таблички из алюминия — паспортные, технические и предупреждающие таблички для оборудования, техники и агрегатов.

Чёрное изображение практически не выцветает. Цветные элементы при длительном воздействии прямых солнечных лучей могут немного терять яркость, поэтому для уличной эксплуатации рекомендуется чёрное изображение.

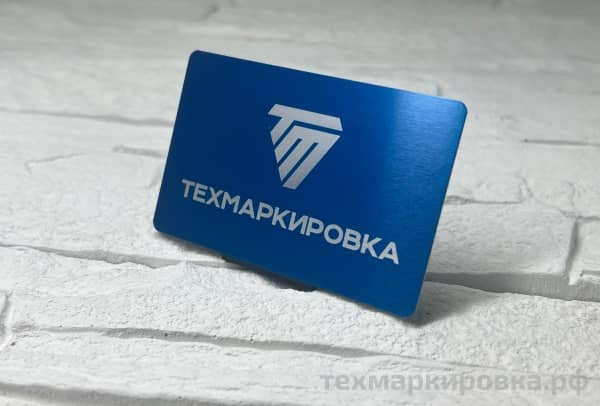

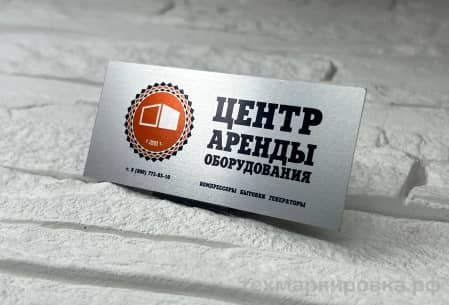

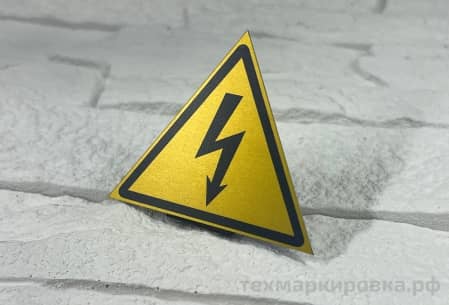

Для цветных изделий используются специальные листы и красители, возможны основные цвета: красный, синий, зелёный, жёлтый и другие. Белый цвет в технологии не предусмотрен: белые элементы макета передаются цветом основы — серебристым алюминием.

Основной цвет металлофото — чёрный по серебристому фону алюминия. Фотографический процесс передаёт не только сплошную заливку, но и полутона: градиенты, фотоизображения, тонкие линии и мелкий шрифт воспроизводятся с высокой чёткостью.

Используются оригинальные листы Metalphoto® с сатиновой поверхностью, цвет основы — серебристый алюминий, формат листа — 300×500 мм. Основные толщины — 0,3; 0,5 и 0,8 мм: тонкий металл чаще используется с клеевым слоем, 0,5 мм — и с клеевым слоем, и с отверстиями под крепёж, 0,8 мм — с отверстиями.

Оригинальный материал импортный и стоит заметно дороже обычного анодированного алюминия, поэтому изделия по технологии металлофото дороже металлографики. Размер изделия ограничен форматом листа 300×500 мм.

Каждому уникальному листу нужен свой фотонегатив. Тираж одинаковых изделий печатается с одного негатива. При изменении любых данных — другой текст, другой серийный номер — на каждый лист изготавливается отдельный негатив. Поэтому металлофото выгоднее для тиражей одинаковых изделий, чем для партий с переменными данными.

Сегодня большинство заказчиков выбирают металлографику — в том числе предприятия, которые ранее использовали металлофото: по внешнему виду и назначению изделия равноценны, а металлографика доступнее по цене и проще в работе с переменными данными. Для испытаний заказчику предоставляются образцы.

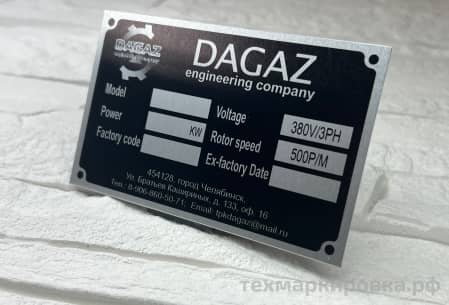

Металлографика печатается напрямую с цифрового файла, без негативов, поэтому она дешевле и удобнее для переменных данных. Металлофото даёт чёрное изображение с подтверждённой производителем стойкостью к ультрафиолету и соляному туману.

Обе технологии используют анодированный алюминий и формируют изображение внутри анодного слоя. Изделия и постобработка одинаковые, а внешне хорошо выполненная металлографика практически не отличается от металлофото.

Если требуется изготовление табличек или шильдов методом металлофото, заполните форму заказа на этой странице либо перейдите в раздел «Таблички из алюминия» или «Технические шильды» для просмотра примеров работ.

Белый цвет в технологии не предусмотрен: белые элементы передаются цветом основы — серебристым алюминием.

На клеевой слой (как правило, 3M) — тонкий металл, или винтами, заклёпками, шурупами через отверстия — металл от 0,5 мм.

В листах металлофото поры анодного слоя заполнены светочувствительными солями серебра: при экспонировании через негатив они меняют цвет и образуют изображение. В листах для металлографики поры изначально свободны и при цифровой печати впитывают краситель. После уплотнения пор изображение в обоих случаях запечатано внутри анодного слоя, а внешне изделия практически не отличаются.

Да. Изображение запечатано внутри анодного слоя и устойчиво к осадкам, влажности, перепадам температур, ультрафиолету и соляному туману. Для изделий под прямым солнцем лучше использовать чёрное изображение — оно практически не выцветает.

Да. Для каждого листа с уникальными данными изготавливается отдельный негатив.

Да. Фотографический процесс передаёт градиенты, полутона и мелкие детали.

Да, при заказе партии изделий — например, когда требуется повышенная износоустойчивость маркировки. Для небольших тиражей рекомендуется металлографика.
